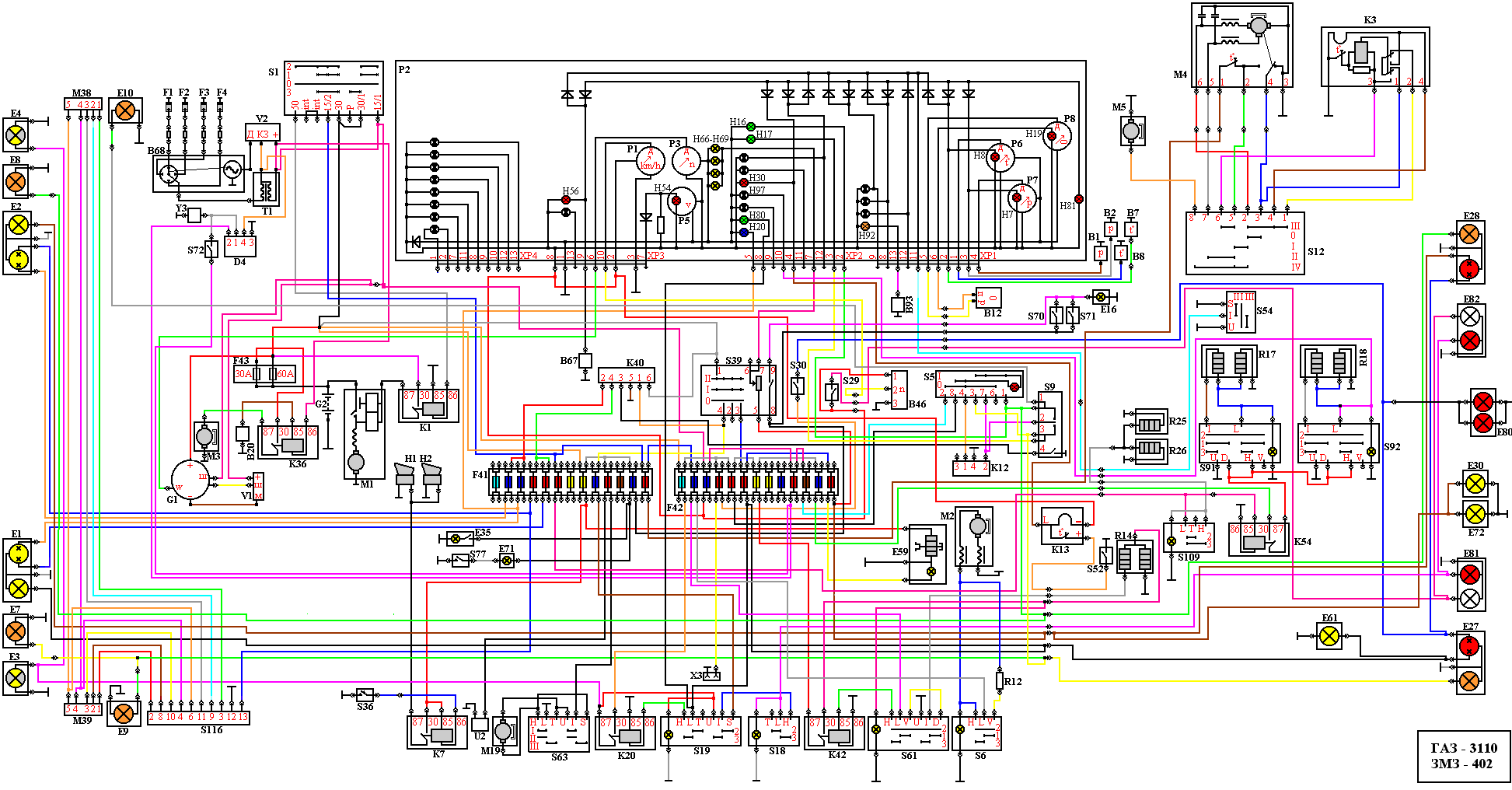

электрическая схема автомобиля ГАЗ 3110
Выбрав на схеме электрооборудования, нужный знак,
можно посмотреть к какому типу оборудования он относится. Ниже указаны символы обозначений к электрической схеме Волга ГАЗ 3110
В1 - Датчик указателя давления масла;
В2 - Датчик сигнализатора аварийного давления масла;
В7 - Датчик указателя температуры ОЖ;
В8 - Датчик сигнализатора перегрева ОЖ;
В12 - Датчик указателя уровня топлива;
В20 - Датчик включения вентилятора;
В46 - Датчик спидометра Волга ГАЗ 3110;
В67 - Датчик аварийного уровня тормозной жидкости;
В68 - Распределитель зажигания Волга ГАЗ 3110;
В93 - Датчик сигнализатора прикрытия воздушной заслонки карбюратора;
D4 - Блок управления системы ЭПХХ Волга ГАЗ 3110;
Е1 - Блок-фара левая Волга ГАЗ 3110;
Е2 - Блок-фара правая Волга ГАЗ 3110;
Е3 - Фара противотуманная левая;
Е4 - Фара противотуманная правая;
Е7 - Указатель поворота передний левый;
Е8 - Указатель поворота передний правый;
Е9 - Повторитель поворотов левый;
Е10 - Повторитель поворотов правый;
Е16 - Плафон освещения салона;
Е27 - Фонарь задний левый Волга ГАЗ 3110;
Е28 - Фонарь задний правый Волга ГАЗ 3110;
Е30, Е72 - Фонари освещения номерного знака;
Е35 - Фонарь подкапотный;
Е59 - Прикуриватель;
Е71 - Фонарь освещения вещевого ящика;
Е61 - Фонарь освещения багажника;
Е80 - Фонарь дополнительного сигнала торможения;
Е81 - Фонарь в крышке багажника левый Волга ГАЗ 3110;
Е82 - Фонарь в крышке багажника правый Волга ГАЗ 3110;
F1-F4 - Свечи зажигания Волга ГАЗ 3110;
F41 - Блок предохранителей в салоне левый;
F42 - Блок предохранителей в салоне правый;
F43 - Блок из 2-х предохранителей под капотом;
G1 - Генератор Волга ГАЗ 3110;
G2 - Аккумуляторная батарея;
Н1,Н2 - Комплект звуковых сигналов;
Н20 - Сигнализатор дальнего света фар ГАЗ 3110;
Н16, Н17 - Сигнализаторы указателей поворота;
Н30 - Сигнализатор включения стояночного тормоза;
Н56 - Сигнализатор аварийного уровня ТЖ;
Н66-Н69 - Лампы освещения панели приборов ГАЗ 3110;
Н80 - Сигнализатор включения габаритного света;
Н81 - Табло *STOP*;
Н92 - Сигнализатор прикрытия воздушной заслонки карбюратора Волга ГАЗ 3110;
К1 - Реле включения стартера ГАЗ 3110;
К3 - Реле стеклоочистителя ГАЗ 3110;
К7 - Реле включения звуковых сигналов;
К12 - Прерыватель указателей поворота;
К13 - Прерыватель сигнализатора стояночного тормоза;
К20 - Реле включения передних противотуманных фар ГАЗ 3110;
К36 - Реле включения вентилятора;
К40 - Реле переключения света фар ГАЗ 3110;
К42 - Реле обогревателя заднего стекла;
К54 - Реле обогрева сидений;
М1 - Стартер Волга ГАЗ 3110;
М3 - Электродвигатель вентилятора охлаждения радиатора;
М2 - Электродвигатель вентилятора отопителя ГАЗЗ 3110;
М4 - Электродвигатель стеклоочистителя;
М5 - Электродвигатель омывателя ГАЗ 3110;
М19 - Электродвигатель привода антенны;
М38 - Привод корректора правой фары ГАЗ 3110;
М39 - Привод корректора левой фары;
Р1 - Спидометр ГАЗ 3110;
Р3 - Тахометр (от генератора) ГАЗ 3110;
Р5 - Вольтметр;
Р6 - Указатель температуры ОЖ ГАЗ 3110;
Р7 - Указатель давления масла;
Р8 - Указатель уровня топлива ГАЗ 3110;
R12 - Сопротивление в цепи вентилятора отопителя;
R14 - Нагревательный элемент заднего стекла;
R17 - Нагреватель обогрева сидения ГАЗ 3110;
R18 - Нагреватель обогрева сидения;
R25, R26 - Нагреватели обогрева жиклеров:
S1 - Выключатель зажигания ГАЗ 3110;
S5 - Выключатель аварийной сигнализации;
S6 - Переключатель вентилятора отопителя ГАЗ 3110;
S9 - Переключатель света фар и указателей поворота;
S12 - Переключатель стеклоочистителя;
S18 - Выключатель задних противотуманых фонарей;
S19 - Выключатель передних противотуманных фар ГАЗ 3110;
S29 - Выключатель света заднего хода;
S30 - Выключатель сигналов торможения;
S36 - Выключатель звуковых сигналов;
S39 - Центральный переключатель света;
S52 - Выключатель сигнализатора стояночного тормоза;
S54 - Переключатель проверки сигнализаторов в панели приборов ГАЗ 3110;
S61 - Переключатель обогревателя заднего стекла;
S63 - Переключатель привода антенны;
S70,S71 - Выключатели плафона дверные;
S72 - Выключатель системы ЭПХХ;
S77 - Выключатель фонаря вещевого ящика;
S91 - Переключатель обогрева сидения ГАЗ 3110;
S92 - Переключатель обогрева сидения;
S109 - Выключатель обогрева жиклеров стеклоомывателя;
S116 - Переключатель электрокорректора фар;
T1 - Катушка зажигания ГАЗ 3110;
U2 - Магнитола автомобильная;
V1 - Регулятор напряжения ГАЗ 3110;
V2 - Транзисторный коммутатор ГАЗ 3110;
Х3 - Розетка штепсельная;
Y3 - Электромагнитный клапан системы ЭПХХ ГАЗ 3110;
