Лада Приора ВАЗ 2170

Содержание:
Руководство по эксплуатации, техническому
обслуживанию и ремонту Лада Приора ВАЗ 2170


= 11 =
Кузов Лада Приора ВАЗ 2170 - бампера, капот, крышка багажника, двери, сиденья, панель приборов...



Возможные неисправности кузова, их причины и способы устранения (таблица)
Снятие и установка накладок рамы ветрового стекла
Снятие и установка шумоизоляционной обивки моторного отсека
Снятие и установка бамперов
    Снятие и установка переднего бампера
    Снятие и установка заднего бампера
Снятие и установка подкрылка и защитного кожуха крыла
Снятие и установка переднего крыла
Снятие и установка декоративных накладок порогов
Капот
    Снятие и установка капота
    Снятие и установка замка капота и предохранительного крючка
    Регулировка положения замка капота
    Замена тяги привода замка капота
Крышка багажника
    Снятие и установка крышки багажника
    Снятие и установка замка крышки багажника и его привода
    Регулировка положения замка крышки багажника
Двери
    Снятие и установка обшивки передней двери
    Снятие и установка замка передней двери
    Регулировка замка передней двери
    Снятие и установка ограничителя открывания двери
    Замена стекла передней двери
    Замена стеклоподъемника передней двери
    Снятие и установка передней двери
    Снятие и установка обшивки задней двери
    Снятие и установка замка задней двери
    Снятие и установка наружной ручки задней двери
    Замена стекла задней двери
    Замена стеклоподъемника задней двери
    Снятие и установка задней двери
Сиденья
    Снятие и установка переднего сиденья
    Снятие и установка заднего сиденья
Ремни безопасности
    Замена переднего ремня безопасности
    Замена задних ремней безопасности
Зеркала заднего вида
    Снятие и установка бокового зеркала заднего вида
    Снятие и установка внутреннего зеркала заднего вида
Арматура салона
    Снятие и установка солнцезащитных козырьков
    Снятие и установка поручней
    Снятие и установка облицовочных кожухов рулевой колонки
    Снятие и установка облицовок тоннеля пола
    Снятие и установка облицовок передних и центральных стоек кузова
    Снятие и установка полки багажника
    Снятие облицовок задних стоек кузова
    Снятие и установка облицовок порогов
Панель приборов
    Снятие и установка панели приборов
    Разборка и сборка панели приборов
Отопитель салона (печка)
    Особенности конструкции, устройство, описание
    Снятие и установка отопителя салона (печки)
    Снятие и установка радиатора отопителя салона
Замена лобового, заднего и боковых стекол
Установка фаркопа (тягово-сцепного устройства)
Уход за кузовом
    Полировка лакокрасочного покрытия
    Антикоррозионная защита кузова
    Подготовка и антикоррозионная обработка скрытых полостей
    Восстановление антикоррозионного и противошумного покрытия днища кузова и арок колес
    Герметизация кузова

Особенности конструкции кузова Лада Приора ВАЗ 2170


Кузов автомобиля ВАЗ 2170 Lada Priora типа четырехдверный седан, несущей конструкции, состоит из каркаса и навесных узлов (рис. 11.1).
Каркас кузова включает основание, боковины, крышу и детали каркаса, соединенные электросваркой (точечной, шовной, дуговой), и представляет собой неразборную конструкцию, обладающую достаточной жесткостью и способную нести на себе все агрегаты автомобиля, навесные узлы кузова, узлы и детали интерьера и т.д.
К навесным узлам относятся боковые двери, капот, крышка багажника, передние крылья, бамперы. Двери, капот и крышка багажника прикреплены к кузову петлями, передние крылья - болтами.
На автомобиле Лада Приора ВАЗ 2170 передний и задний бамперы пластмассовые, окрашены в цвет кузова, прикреплены самонарезающими винтами. Передний бампер снабжен энергопоглощающей балкой. Облицовка радиатора несъемная, является частью бампера.
Для улучшения антикоррозионных свойств большая часть кузовных панелей оцинкована. С внутренней стороны оцинкованы передняя и средняя панели пола, боковины кузова, усилители стоек ветрового окна, с внешней стороны - панели крышки багажника и дверей, передние и задние крылья, а также многие другие детали (более 30).
Лобовое стекло трехслойное, типа триплекс. Стекла дверей, боковые и заднее стекла закаленные. Лобовое, заднее (с элементом обогрева) и боковые стекла приклеены к кузову и являются частью его силовой схемы.
Передние сиденья раздельные, с регулировкой наклона спинок и механизмами перемещения в продольном направлении, с легкосъемными подголовниками, регулируемыми по высоте.
Спинка передних сидений может быть установлена в удобное для отдыха положение.
Заднее сиденье автомобиля с цельными подушкой и спинкой, разделенной откидным подлокотником на две части. За подлокотником находится люк, закрываемый крышкой, после снятия, которой появляется возможность провозить в багажнике длинномерные предметы, частично пропустив их в салон.
Передние и задние боковые ремни безопасности инерционные, а задний ремень среднего пассажира поясной неинерционный. Для повышения пассивной безопасности автомобиль Лада Приора ВАЗ 2170 оборудован подушкой безопасности для водителя. В вариантном исполнении автомобиль дополнительно оборудуют подушкой безопасности переднего пассажира и преднатяжителями передних ремней безопасности, которые срабатывают в момент аварии при значительных скоростях движения автомобиля.
В салоне автомобиля Лада Приора ВАЗ 2170 установлены прикуриватель, передняя и задняя пепельницы, противосолнечные козырьки, отопитель, зеркала заднего вида, поручни. Под сиденьем водителя предусмотрено крепление для огнетушителя, а под сиденьем пассажира - для аптечки. Автомобиль оборудован передней и задней проушинами для буксировки, электроблокировкой замков дверей, электроприводом замка багажника, электрообогреваемыми передними сиденьями.
Объем, температуру, направление и интенсивность воздушных потоков в салоне автомобиля регулируют переключателями, установленными в блоке управления системой отопления и вентиляции.
В кузове автомобиля Лада Приора ВАЗ 2170 предусмотрена вытяжная вентиляция через дефлекторы с клапанами, установленные в задней части кузова за задним бампером.
ПОЛЕЗНЫЕ СОВЕТЫ
На время длительной стоянки автомобиля не накрывайте кузов чехлом из плотного материала. Намокший под дождем чехол создает при нагреве на солнце паровую «баню» и лакокрасочное покрытие кузова под ним может отслоиться и вспучиться. Кроме того, под порывами ветра чехол перемещается и истирает краску на выступающих частях кузова.
Не кладите на кузов резиновые предметы. Через некоторое время резина оставит на лакокрасочном покрытии (особенно светлом) несмываемые пятна. Регулярно смазывайте любой жидкой смазкой оси петель дверей. Были случаи, когда из-за приржавевших осей отрывались петли дверей от стоек кузова. Если со временем резинотехнические изделия на кузове вашего автомобиля потеряли «товарный» вид, протрите их глицерином, кремом для рук, содержащим глицерин, или силиконовой смазкой, продаваемой в магазинах автозапчастей.
Время от времени проводите тонкой металлической пластинкой между боковым стеклом и резиновой накладкой на двери — так вы удалите пыль и песок и предохраните стекло от царапин. После мойки автомобиля обязательно выньте резиновые коврики и высушите салон. Влага под ковриками — главная причина появления коррозии пола. Для более рационального использования багажника переверните запасное колесо и используйте более короткий болт его крепления. Образовавшаяся «емкость» очень удобна для хранения запчастей и инструментов.


детали кузова автомобиля Лада Приора ВАЗ 2170

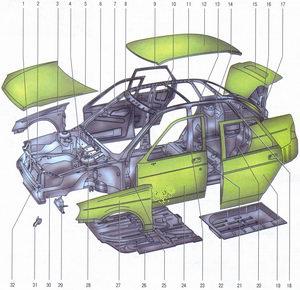

Рис. 11.1. Детали кузова автомобиля Лада Приора ВАЗ 2170:
1 - рамка радиатора; 2 - верхняя поперечина передка; 3 - правое переднее крыло; 4 - щит передка; 5 - капот; 6 - правая передняя дверь; 7 - стойка ветрового окна;
8 - внутренняя панель передней двери; 9 - правая задняя дверь; 10 - внутренняя панель задней двери; 11 - правая боковина; 12 - панель крыши; 13 - левая боковина;
14 - опора пружины задней подвески; 15 - крышка багажника; 16 - внутренняя панель крышки багажника; 17 - рамка окна боковины; 18 - задняя стойка; 19 - левая задняя дверь;
20 - арка заднего колеса; 21 - средняя панель пола; 22 - ниша запасного колеса; 23 - центральная стойка; 24 - левая передняя дверь; 25 - передняя стойка; 26 - передняя панель пола;
27 - левое переднее крыло; 28 - опора пружины передней подвески; 29 - кронштейн; 30 - передний лонжерон; 31 - кронштейн проушины для буксировки; 32 - панель передка
