На автомобилях ваз 2105 выпуска 1980 года устанавливались карбюраторы марки 2105 1107010. Карбюраторы модели 2105 1107010
отличались от ранее выпускаемых карбюраторов дополнительным микропереключателем экономайзера. С 1985 года автомобили ваз 2105
комплектуются карбюратором марки 21051 1107010 «Солекс». Отличие карбюратора 2105 1107010 от 21051 1107010 в том, что первый имеет
трёх корпусные детали корпуса. На рисунках (рис.1-1, рис.1-2) приводится принцип работы и устройство карбюратора 21051 фирмы «Солекс».

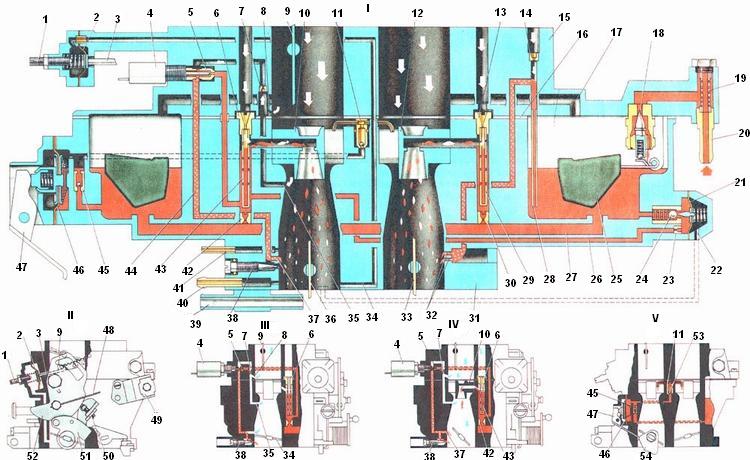

рис. 1-1. Принцип работы карбюратора 2105 1107010
Принцип работы карбюратора 2105 1107010
1. Регулировочный винт пускового устройства; 2. Диафрагма пускового устройства; 3. Шток пускового устройства;
4. Электромагнитный запорный клапан ваз 2105; 5. Топливный жиклер холостого хода;
6. Главный воздушный жиклер первой камеры; 7. Воздушный жиклер холостого хода; 8. Проточный канал холостого хода;
9. Воздушная заслонка; 10. Распылитель главной дозирующей системы первой камеры;
11. Распылители ускорительного насоса ваз 2105; 12. Распылитель главной дозирующей системы второй камеры;
13. Главный воздушный жиклер второй камеры ваз 2105; 14. Воздушный жиклер переходной системы второй камеры;
15. Крышка карбюратора ваз 2105; 16. Прокладка ваз 2105; 17. Отверстие балансировки поплавковой камеры; 18. Игольчатый клапан ваз 2105;
19. Топливный фильтр ваз 2105; 20. Патрубок подачи топлива; 21. Диафрагма экономайзера мощностных режимов;
22. Воздушный канал экономайзера мощностных режимов; 23. Топливный жиклер экономайзера мощностных режимов;
24. Шариковый клапан экономайзера мощностных режимов; 25. Поплавок;
26. Топливный канал экономайзера мощностных режимов; 27. Топливный канал главных топливных жиклеров;
28. Топливный жиклер переходной системы 2-й камеры с трубкой; 29. Эмульсионная трубка второй камеры;
30. Главный топливный жиклер второй камеры; 31. Корпус карбюратора ваз 2105;
32. Выходные отверстия переходной системы второй камеры; 33. Дроссельная заслонка второй камеры;
34. Воздушный канал пускового устройства; 35. Отверстие воздушного канала холостого хода;
36. Дроссельная заслонка первой камеры; 37. Щель переходной системы первой камеры;
38. Регулировочный винт качества смеси холостого хода; 39. Блок подогрева карбюратора ваз 2105;
40. Патрубок для отсоса картерных газов;
41. Патрубок для подачи разрежения к вакуумному регулятору опережения зажигания ваз 2105;
42. Главный топливный жиклер первой камеры; 43. Эмульсионная трубка первой камеры;
44. Эмульсионный канал холостого хода; 45. Шариковый клапан ускорительного насоса ваз 2105;
46. Диафрагма ускорительного насоса ваз 2105; 47. Рычаг привода ускорительного насоса;
48. Тяга рукоятки привода воздушной заслонки; 49. Кронштейн крепления оболочки тяги привода воздушной заслонки;
50. Регулировочный винт приоткрывания дроссельной заслонки первой камеры; 51. Рычаг привода дроссельных заслонок;
52. Рычаг управления воздушной заслонкой; 53. Шариковый клапан подачи топлива ускорительного насоса;
54. Кулачок привода ускорительного насоса; 55. Работа карбюратора при максимальной мощности двигателя ваз 2105;
56. Работа пускового устройства; 57. Работа карбюратора на холостом ходу двигателя ваз 2105;
58. Работа карбюратора при переходе на средние нагрузки ваз 2105; 59. Работа ускорительного насоса.

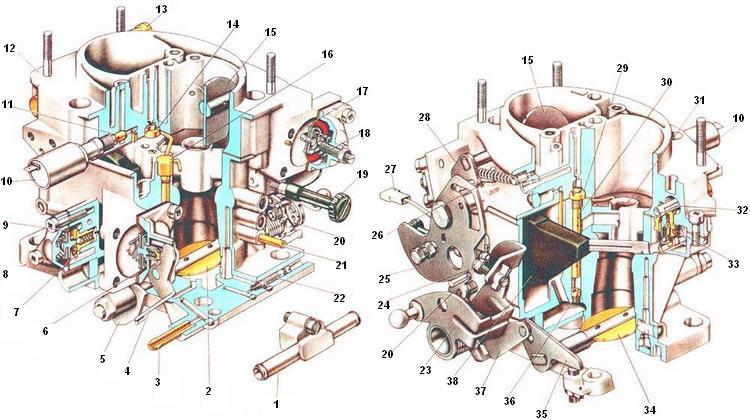

рис.1-2. Карбюратор 2105
Устройство карбюратора 2105
1. Блок подогрева карбюратора ваз 2105; 2. Дроссельная заслонка первой камеры;
3. Патрубок отсоса картерных газов; 4. Рычаг привода ускорительного насоса; 5. Кулачок привода ускорительного насоса;
6. Диафрагма ускорительного насоса; 7. Топливный жиклер экономайзера мощностных режимов; 8. Корпус карбюратора ваз 2105;
9. Диафрагма экономайзера мощностных режимов; 10. Электромагнитный запорный клапан;
11. Топливный жиклер холостого хода; 12. Крышка карбюратора ваз 2105; 13. Патрубок подачи топлива;
14. Главный воздушный жиклер первой камеры; 15. Воздушная заслонка;
16. Распылители ускорительного насоса с клапаном подачи топлива; 17. Диафрагма пускового устройства;
18. Регулировочный винт пускового устройства; 19. Регулировочный винт количества смеси холостого хода;
20. Рычаг блокировки второй камеры; 21. Патрубок подачи разрежения к вакуумному регулятору распределителя зажигания ваз 2105;
22. Регулировочный винт качества смеси холостого хода; 23. Рычаг привода дроссельных заслонок;
24. Регулировочный винт приоткрывания дроссельной заслонки первой камеры;
25. Рычаг управления воздушной заслонкой; 26. Шток пускового устройства;
27. Электрический провод концевого выключателя экономайзера холостого хода; 28. Рычаг воздушной заслонки;
29. Главный воздушный жиклер второй камеры; 30. Эмульсионная трубка второй камеры;
31. Распылитель главной дозирующей системы второй камеры; 32. Топливный фильтр ваз 2105;
33. Игольчатый клапан поплавковой камеры ваз 2105; 34. Дроссельная заслонка второй камеры;
35. Рычаг дроссельной заслонки второй камеры; 36. Главный топливный жиклер второй камеры;
37. Рычаг привода дроссельной заслонки второй камеры; 38. Поплавок.
