Двигатель автомобиля ВАЗ 2106 - устройство, описание, схема, продольный, попречный разрезы



На данной странице сайта приводится описание двигателя устанавливаемого на автомобили ВАЗ 2106 Жигули. Для более удобного просмотра двигатель расположен в двух проекциях (рис.1-1 продольный разрез двигателя, и рис1-2 поперечный разрез двигателя). Автомобили ВАЗ 2106, оборудованы двигателями пяти классов (A, B, C, D, E), и имеют незначительные отличия в блоках цилиндров с разницей в диаметрах цилиндров на 0,01 мм. С помощью данной информации, можно определить, где и какая деталь двигателя расположена, и самим в случае необходимости произвести осмотр и последующий ремонт двигателя на автомобиле ВАЗ 2106.

Схема двигателя автомобиль ВАЗ 2106 (продольный разрез)
рис. 1-1. Схема двигателя автомобиль ВАЗ 2106 (продольный разрез)
1 - Коленчатый вал (коленвал); 2 - Крышка первого коренного подшипника; 3 - Звездочка коленчатого вала; 4 - Шкив коленчатого вала; 5 - Шпонка шкива и звездочки коленчатого вала; 6 - Храповик; 7 - Передний сальник коленчатого вала; 8 - Крышка привода механизма газораспределения; 9 - Шкив генератора; 10 - Звездочка привода масляного насоса и распределителя зажигания; 11 - Ремень привода насоса охлаждающей жидкости и генератора; 12 - Валик привода масляного насоса, топливного насоса и распределителя зажигания; 13 - Шкив водяного насоса охлаждающей жидкости; 14 - Маслосъемное кольцо; 15 - Поршень; 16 - Нижнее компрессионное кольцо; 17 - Верхнее компрессионное кольцо; 18 - Блок цилиндров; 19 - Головка цилиндров; 20 - Цепь привода механизма газораспределения; 21 - Прокладка крышки головки цилиндров; 22 - Звездочка распределительного вала; 23 - Установочный выступ на корпусе подшипников распределительного вала; 24 - Выпускной клапан; 25 - Впускной клапан; 26 - Корпус подшипников распределительного вала; 27 - Распределительный вал (распредвал); 28 - Рычаг привода клапана; 29 - Маслоналивная горловина; 30 - Крышка головки цилиндров; 31 - Датчик указателя температуры охлаждающей жидкости; 32 - Свеча зажигания; 33 - Палец поршня; 34 - Маховик; 35 - Держатель заднего сальника коленчатого вала; 36 - Упорное полукольцо коленчатого вала; 37 - Передняя опора двигателя; 38 - Задняя опора двигателя; 39 - Датчик указателя давления масла; 40 - Штуцер; 41 - Датчик контрольной лампы давления масла; 42 - Передняя крышка картера сцепления; 43 - Масляный картер; 44 - Кронштейн передней опоры; 45 - Пружина передней опоры; 46 - Буфер подушки передней опоры; 47 - Резиновая подушка передней опоры; 48 - Указатель уровня масла; 49 - Шатун с крышкой в сборе; 50 - Пробка сливного отверстия масляного картера; 51 - Втулки валика привода масляного насоса, топливного насоса и распределителя зажигания.

Схема двигателя автомобиль ВАЗ 2106 (поперечный разрез)
рис. 1-2. Схема двигателя автомобиль ВАЗ 2106 (поперечный разрез)

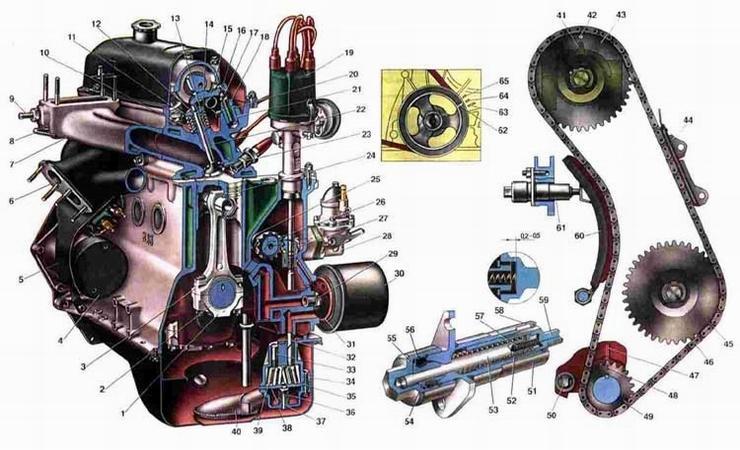

1 - Крышка шатуна; 2 - Вклады шатуна: 3 - Шатун; 4 - Стартер; 5 - Теплоизолирующий щиток стартера; 6 - Выпускной коллектор; 7 - Впускная труба; 8 - Дренажная трубка впускной трубы; 9 - Штуцер трубки для отвода охлаждающей жидкости; 10 - Наружная пружина клапана; 11 - Внутренняя пружина клапана; 12 - Сухарь клапана; 13 - Тарелка пружин; 14 - Маслоотражательный колпачок; 15 - Рычаг привода клапана; 16 - Пружина рычага привода клапана: 17 - Регулировочный болт клапана; 18 - Контргайка регулировочного болта; 19 - Распределитель зажигания; 20 - Стопорная пластина пружины рычага клапана: 21 - Втулка регулировочного болта; 22 - Направляющая втулка клапана; 23 - Седло клапана; 24 - Поршень; 25 - Эксцентрик для привода топливного насоса; 26 - Валик привода вспомогательных агрегатов; 27 - Шестерня привода масляного насоса и распределителя зажигания; 28 - Топливный насос; 29 - Штуцер крепления масляного фильтра; 30 - Масляный фильтр; 31 - Прокладка; 32 - Валик масляного насоса; 33 - Ось ведомой шестерни масляного насоса: 34 - Корпус масляного насоса; 35 - Ведущая шестерня масляного насоса: 36 - Пружина редукционного клапана; 37 - Редукционный клапан масляного насоса; 38 - Крышка масляного насоса; 39 - Ведомая шестерня масляного насоса; 40 - Приемный патрубок масляного насоса; 41 - Установочный выступ на корпусе подшипников распределительного вала; 42 - Установочная метка на звездочке распределительного вала; 43 - Звездочка распределительного вала; 44 - Успокоитель цепи; 45 - Звездочка привода вспомогательных агрегатов; 46 - Цепь привода распределительного вала; 47 - Установочная метка на блоке цилиндров; 48 - Установочная метка на звездочке коленчатого вала; 49 - Звездочка коленчатого вала; 50 - Ограничительный палец; 51 - Корпус натяжителя цепи; 52 - Пружина натяжителя цепи; 53 - Стержень натяжителя; 54 - Зажимной сухарь стержня; 55 - Колпачковая гайка; 56 - Пружинное кольцо; 57 - Пружина плунжера; 58 - Стопорное кольцо плунжера; 59 - Плунжер натяжителя; 60 - Башмак натяжителя; 61 - Натяжитель; 62 - Метка ВМТ на шкиве коленчатого вала; 63 - Метка опережения зажигания на 0; 64 - Метка опережения зажигания на 5; 65 - Метка опережения зажигания на 10.
