Схема системы управления двигателем ВАЗ 2111 с распределенным впрыском топлива под нормы токсичности ЕВРО 2 (контроллеры M1.5.4N, «Январь 5.1») автомобиля ВАЗ 21083



На данной странице сайта, показана схема системы управления двигателем ВАЗ 2111 используемая на автомобилях ВАЗ 21083. С помощью схемы управления двигателем ВАЗ 2111 можно выявить на автомобиле ВАЗ 21083 неисправности в электропроводке. Схема максимально позволит вам устранить поломки электроприборов, датчиков и других устройств, с которыми часто сталкиваются владельцы автомобилей ВАЗ 2108 при длительной его эксплуатации, и вовремя произвести диагностику неисправности и отремонтировать свой автомобиль во избежание крупного ремонта.

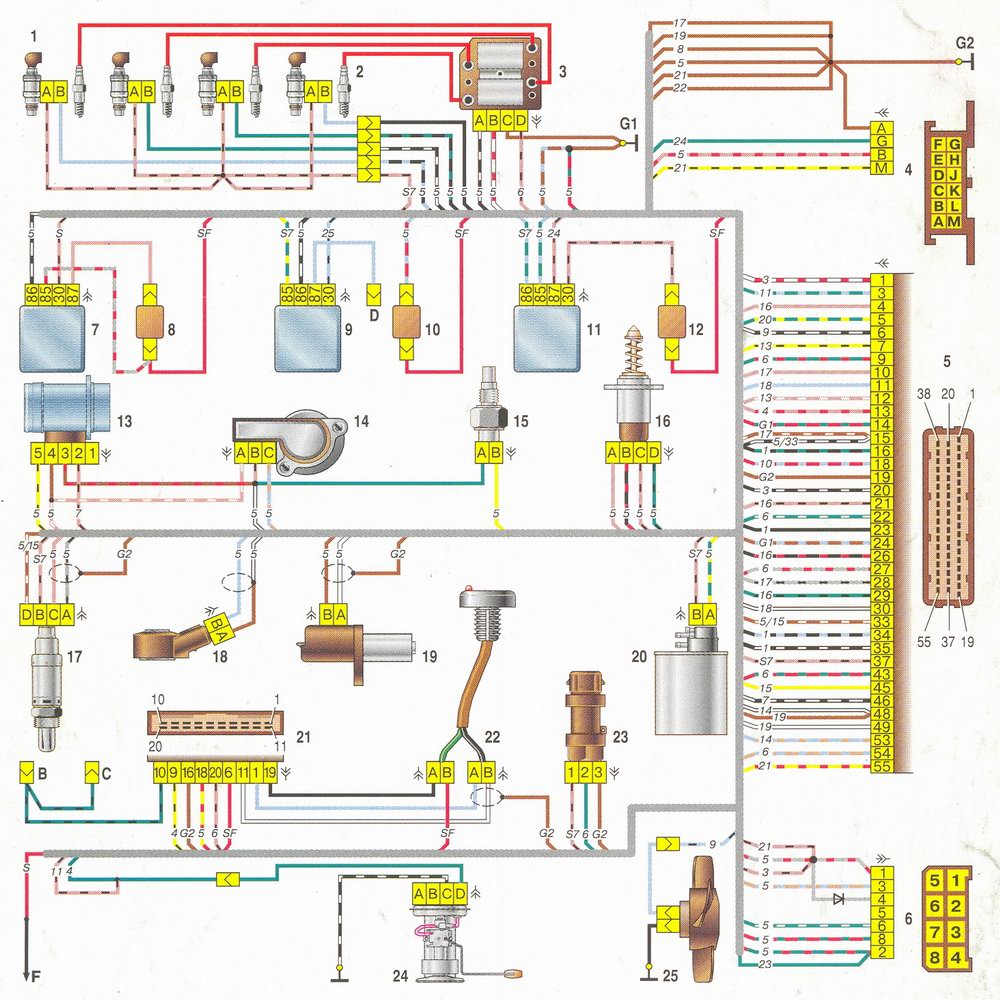

схема системы управления двигателем ВАЗ 2111
система управления двигателем ВАЗ 2111

Условные обозначения на схеме системы управления двигателем ВАЗ 2111
1 - Форсунки; 2 - Свечи зажигания; 3 - Модуль зажигания; 4 - Разъем диагностики; 5 - Контроллер; 6 - Разъем, присоединяемая к жгуту проводов панели приборов; 7 - Главное реле; 8 - Предохранитель, защищающий цепи главного реле; 9 - Реле включения вентилятора; 10 - Предохранитель, защищающий цепи реле вентилятора; 11 - Реле включения бензонасоса; 12 - Предохранитель, защищающий цепи реле включения бензонасоса; 13 - Датчик массового расхода воздуха; 14 - Датчик положения дроссельной заслонки; 15 - Датчик температуры охлаждающей жидкости; 16 - Регулятор холостого хода; 17 - Датчик кислорода; 18 - Датчик детонации; 19 - Датчик положения коленчатого вала; 20 - Электромагнитный клапан продувки адсорбера; 21 - Блок управления автомобильной противоугонной системы (АПС); 22 - Индикатор состояния АПС; 23 - Датчик скорости автомобиля ваз 2108; 24 - Бензонасос с датчиком уровня топлива; 25 - Электродвигатель вентилятора системы охлаждения; F - К клемме «+» аккумуляторной батареи; В - Разъем, присоединяемая к выключателю плафона освещения; С - Разъем, подключаемая к бело-черным проводам, отсоединенным от выключателя плафона освещения; D - Разъем, подключаемая к монтажному блоку (Х5/5); G1, G2 - точки заземления.
Наряду с буквенным обозначением цвета проводов на данной схеме применяется обозначение номера элемента схемы, к которому присоединяется данный провод, например «-6-». В некоторых случаях кроме обозначения номера элемента приводится через косую дробь и номер контакта, например «-5/33-». Условное обозначение «S7» или «SF» указывает на то, что провод подсоединяется к элементу "-7-' или "F" через точку соединения, не показанную на схеме.
