электрическая схема системы управления двигателем ВАЗ 2111
(система распределенного впрыска топлива)


Устройство, диагностика и ремонт системы управления двигателем ваз 2111 подробно описаны в отдельном Руководстве по ремонту этой системы. Здесь приводятся только особенности схемы электрооборудования, связанные с установкой системы. Электрическая схема управления двигателем ваз 2111 показана на (рис. 9-11) автомобили семейства ваз 2110 отличаются введением жгута проводов системы впрыска топлива (вместо жгута проводов бесконтактной системы зажигания), проводами которого контроллер (электронный блок управления) соединен с датчиками и исполнительными приборами системы впрыска топлива. Жгут проводов системы впрыска соединяется со жгутом проводов панели приборов одноклеммовой и восьмиклеммовой колодкой В. Адреса штекеров этой колодки указаны в табл. 9-1. Одноклеммовая колодка соединяется с проводом, идущим к электродвигателю вентилятора системы охлаждения двигателя ваз 2111. Электродвигатель вентилятора системы охлаждения двигателя ваз 2111 включается контроллером с помощью вспомогательного реле 11. Поэтому в радиаторе отсутствует датчик включения электродвигателя вентилятора. В жгуте проводов системы впрыска имеется три плавких предохранителя на 15А каждый. Все они вместе с реле и колодкой диагностики находятся под консолью панели приборов рядом с контроллером. Назначение предохранителей указано в табл. 9-2. В таблице указаны номера предохранителей по рис. 9-11 и цвета колодок предохранителей. Кроме плавких предохранителей предусмотрена еще "плавкая вставка" на конце красного провода, присоединяемого к клемме "плюс" аккумулятора. Эта "плавкая вставка" выполнена в виде отрезка черного провода сечением 1 мм.кв, в то время как основной красный провод имеет сечение б мм.кв.

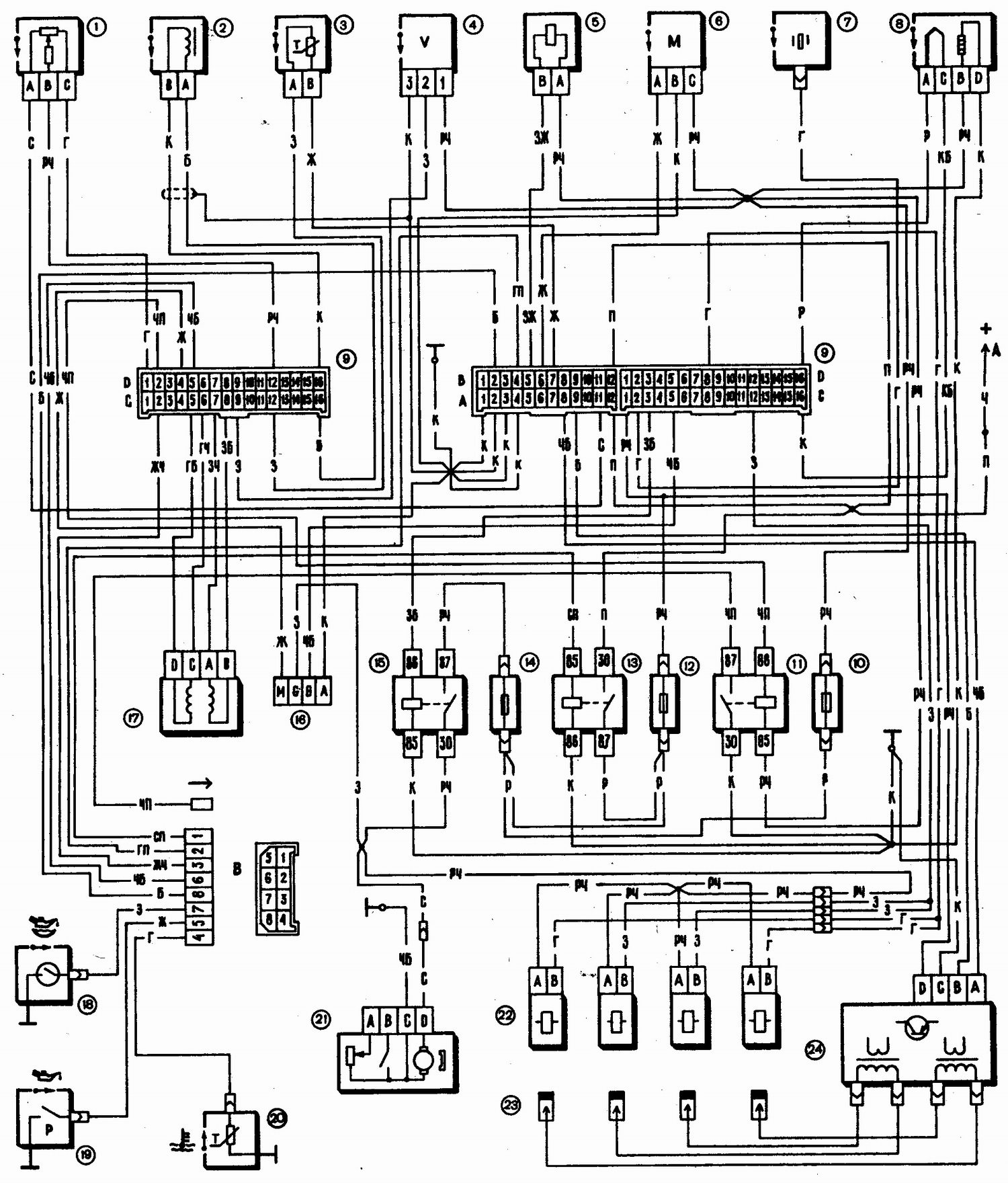

Электрическая схема системы управления двигателем ваз 2111
с распределенным впрыском топлива
рис. 9-11
электрическая схема системы управления двигателем ваз 2111 с распределенным впрыском топлива
размер 460КБ
1 - датчик положения дроссельной заслонки; 2 - датчик положения коленвала ваз 2111; 3 - датчик температуры охлаждающей жидкости ваз 2111; 4 - датчик скорости; 5 - клапан продувки адсорбера; 6 - датчик массового расхода воздуха; 7 - датчик детонации ваз 2111; 8 - датчик концентрации кислорода; 9 - колодки электронного блока управления; 10,12,14 - плавкие предохранители; 11 - реле включения электродвигателя вентилятора; 13 - реле включения питания; 15 - реле включения бензонасоса ваз 2111; 16 - колодка диагностики; 17 - регулятор холостого хода ваз 2111; 18 - датчик уровня масла; 19 - датчик контрольной лампы давления масла; 20 - датчик указателя температуры охлаждающей жидкости; 21 - бензонасос ваз 2111 с датчиком уровня топлива; 22 - форсунки ваз 2111; 23 - свечи зажигания ваз 2111; 24 - модуль зажигания ваз 2111; А - к клемме «плюс» аккумуляторной батареи; В - колодка, соединяющаяся со жгутом проводов панели приборов

Таблица 9-1
Адреса проводов в колодке, соединяющейся со жгутом проводов панели приборов
  Таблица 9-2
Назначение предохранителей системы впрыска

№ штекера Цвет провода Адрес (назначение) Предохранитель Защищаемые цепи
1
2
3

4

5
6
7
8
СП
ГП
ЖЧ

Г

Ж
ЧБ
3
Б
К клемме «15» выключателя зажигания
К спидометру
К маршрутному компьютеру (сигнал расхода топлива)
К указателю температуры охлаждающей жидкости
К контрольной лампе давления масла
К контрольной лампе «CHECK ENGINE»
К блоку бортовой системы контроля
К тахометру

10 (черная)



12 (зеленая)


14 (красная)


Датчик массового расхода воздуха.
Датчик концентрации кислорода.
Датчик скорости. Клапан адсорбера.

Контроллер. Модуль зажигания.


Реле включения электробензонасоса (контакты). Бензонасос ваз 2111. Форсунки.
