Карбюратор ВАЗ 2107 1107010 - описание, устройство, принцип работы



Завод-изготовитель устанавливает на автомобили ВАЗ 2107, карбюратор 2107 1107010 эмульсионного типа, двухкамерный, с падающим потоком. Карбюраторы ВАЗ 2107 1107010 снабжены сбалансированной поплавковой камерой. Дроссельная заслонка первой камеры карбюратора 2107 1107010 открывается от педали "газа" привода управления из салона автомобиля ВАЗ 2107, а при помощи пневматического привода происходит открытие заслонки второй камеры карбюратора. На данной странице сайта вы можете увидеть как устроен карбюратор 2107 1107010, и принцип работы карбюратора. Ниже приведены схемы, описание и принцип работы карбюратора устанавливаемого на автомобили ВАЗ 2107 (рис.1-1, рис.1-2).
См. также Карбюратор ВАЗ 2107 - снятие, установка и ремонт

схема принципа работы карбюратора ВАЗ 2107 1107010

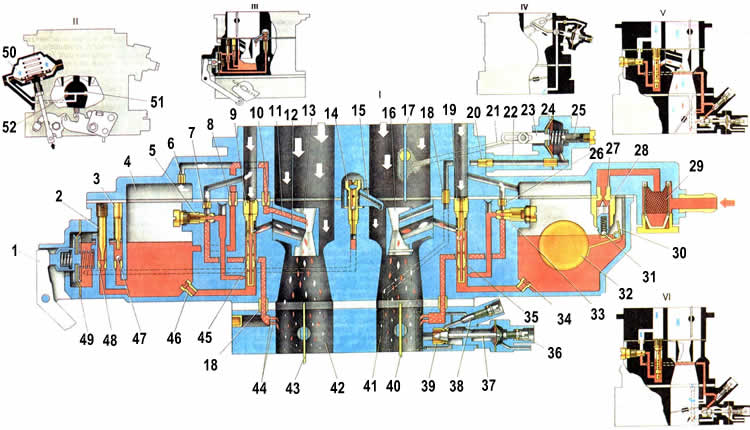

рис. 1-1. Схема принципа работы карбюратора ВАЗ 2107 1107010

Устройство карбюратора ВАЗ 2107 1107010
1 - Рычаг ускорительного насоса; 2 - Регулировочный винт подачи топлива ускорительным насосом; 3 - Пробка обратного клапана ускорительного насоса; 4 - Поплавковая камера; 5 - Топливный жиклер переходной системы второй камеры; 6 - Воздушный жиклер эконостата; 7 - Воздушный жиклер переходной системы второй камеры; 8 - Топливный жиклер эконостата; 9 - Главный воздушный жиклер второй камеры; 10 - Эмульсионный жиклер эконостата; 11 - Распылитель эконостата ВАЗ 2107; 12 - Распылитель главной дозирующей системы второй камеры; 13 - Малый диффузор второй камеры; 14 - Клапан распылителя ускорительного насоса; 15 - Распылитель ускорительного насоса; 16 - Малый диффузор первой камеры; 17 - Воздушная заслонка; 18 - Соединительная втулка воздушного канала пускового устройства; 19 - Главный воздушный жиклер первой камеры; 20 - Воздушный жиклер пускового устройства; 21 - Тяга рычага воздушной заслонки; 22 - Корпус пускового устройства; 23 - Шток пускового устройства; 24 - Диафрагма пускового устройства; 25 - Винт регулировки пускового устройства; 26 - Воздушный жиклер системы холостого хода; 27 - Седло игольчатого клапана; 28 - Игольчатый клапан; 29 - Топливный фильтр ВАЗ 2107; 30 - Кронштейн поплавка с упором и язычком; 31 - Шарик демпфера игольчатого клапана; 32 - Поплавок; 33 - Топливный жиклер системы холостого хода; 34 - Главный топливный жиклер первой камеры; 35 - Эмульсионная трубка первой камеры; 36 - Регулировочный винт количества смеси холостого хода; 37 - Игла экономайзера принудительного холостого хода; 38 - Винт регулировки качества смеси холостого хода; 39 - Седло иглы экономайзера принудительного холостого хода; 40 - Дроссельная заслонка первой камеры; 41 - Первая смесительная камера; 42 - Вторая смесительная камера; 43 - Дроссельная заслонка второй камеры карбюратора ВАЗ 2107; 44 - Нерегулируемые отверстия переходной системы второй камеры; 45 - Эмульсионная трубка второй камеры; 46 - Главный топливный жиклер второй камеры; 47 - Обратный клапан ускорительного насоса; 48 - Перепускной жиклер ускорительного насоса; 49 - Диафрагма ускорительного насоса; 50 - Пневмопривод дроссельной заслонки второй камеры; 51 - Жиклер пневмопривода, расположенный в первой камере; 52 - Жиклер пневмопривода расположенный во второй камере карбюратора ВАЗ 2107; 53 - I Работа карбюратора ВАЗ 2107 на режиме максимальной мощности двигателя; 54 - II Работа пневмопривода дроссельной заслонки второй камеры карбюратора ВАЗ 2107; 55 - III Работа ускорительного насоса карбюратора ВАЗ 2107; 56 - IV Работа диафрагменного пускового устройства; 57 - V Работа карбюратора 2107 1107010 при переходе на средние нагрузки; 58 - VI Работа карбюратора 2107 1107010 на режиме холостого хода.





устройство карбюратора ВАЗ 2107 1107010

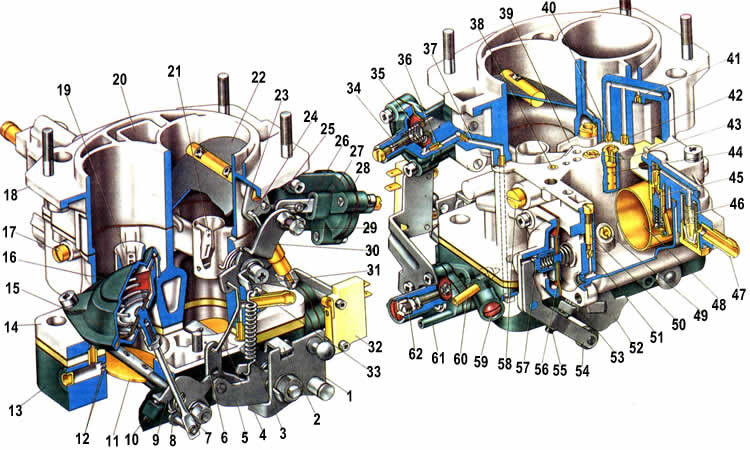

рис.1-2. Устройство карбюратора ВАЗ 2107 1107010

Устройство карбюратора ВАЗ 2107 1107010
1 - Рычаг привода дроссельных заслонок; 2 - Рычаг управления дроссельными заслонками; 3 - Возвратная пружина; 4 - Тяга соединений приводов воздушной и дроссельной заслонок; 5 - Рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 6 - Рычаг связи с воздушной заслонкой; 7 - Шток пневмопривода; 8 - Рычаг, связанный с рычагом 9 через пружину; 9 - Рычаг, жестко закрепленный на оси дроссельной заслонки второй камеры; 10 - Винт, ограничивающий закрытие дроссельной заслонки второй камеры; 11 - Дроссельная заслонка второй камеры карбюратора; 12 - Отверстия переходной системы второй камеры: 13 - Корпус дроссельных заслонок; 14 - Корпус карбюратора; 15 - Диафрагма пненмопривода; 16 - Пневмопривод дроссельной заслонки второй камеры; 17 - Корпус топливного жиклера переходной системы второй камеры; 18 - Крышка карбюратора; 19. Малый диффузор второй камеры карбюратора; 20 - Колодец главных воздушных жиклеров главных дозирующих систем; 21 - Распылитель главной дозирующей системы первой камеры; 22 - Воздушная заслонка; 23 - Рычаг оси воздушной заслонки; 24 - Телескопическая тяга привода воздушной заслонки; 25 - Тяга, соединяющая рычаг оси воздушной заслонки с рейкой; 26 - Шток пускового устройства; 27 - Корпус пускового устройства; 28 - Крышка пускового устройства7; 29 - Винт крепления троса привода воздушной заслонки; 30 - Трехплечий рычаг; 31 - Кронштейн возвратной пружины; 32 - Микропереключатель; 33 - Патрубок для отсоса картерных газов; 34 - Регулулировочный винт пускового устройства; 35 - Диафрагма пускового устройства; 36 - Воздушный жиклер пускового устройства; 37 - Канал связи пускового устройства с задроссельным пространством; 38. Воздушный жиклер системы холостoго хода; 39 - Распылитель ускорительного насоса; 40 - Эмульсионный жиклер обогатительной системы (эконостат); 41 - Воздушный жиклер эконостата; 42 - Топливный жиклер эконостата; 43 - Главные воздушные жиклеры; 44 - Эмульсионная трубка второй камеры карбюратора; 45 - Игольчатый клапан поплавковой камеры; 46 - Топливный жиклер карбюратора; 47 - Патрубок подвода топлива к карбюратору; 48 - Поплавок карбюратора; 49 - Главный топливный жиклер первой камеры; 50 - Винт регулировки подачи топлива ускорительным насосом; 51 - Перепускной жиклер ускорительного насоса; 52 - Кулачок привода ускорительного насоса; 53 - Возвратная пружина дроссельной заслонки первой камеры; 54 - Рычаг привода ускорительного насоса; 55 - Винт, ограничивающий закрытие дроссельной заслонки первой камеры; 56 - Диафрагма ускорительного насоса карбюратора; 57 - Колпачок пружины; 58 - Корпус топливного жиклера системы холостого хода; 59 - Регулировочный винт состава (качества) смеси холостого хода; 60 - Патрубок для подачи разрежения к вакуумному регулятору распределения зажигания; 61 - Патрубок для подвода разрежения от пневмоклапана; 62 - Регулировочный винт количества смеси холостого хода.
