двигатель ваз 2110 устройство, описание



На автомобилях семейства ваз 2110 устанавливаются двигатели моделей 2110, 2111 и 2112. На части выпускаемых автомобилей ваз 2110 могут быть установлены двигатели 21083. В данном разделе будет описано возможные неисправности двигателя ваз 2110 их причина и метод ремонта. Описание - двигатель 2110 (рис. 1-1 и 1-2) - четырехтактный, карбюраторный, четырехцилиндровый, с рядным вертикальным расположением цилиндров и верхним расположением распределительного вала. Двигатель автомобиля ваз 2110 спроектирован на базе двигателя ваз 21083. Поэтому компоновка двигателя 2110, его основные размеры и многие узлы и детали такие же, как у двигателей 21083.

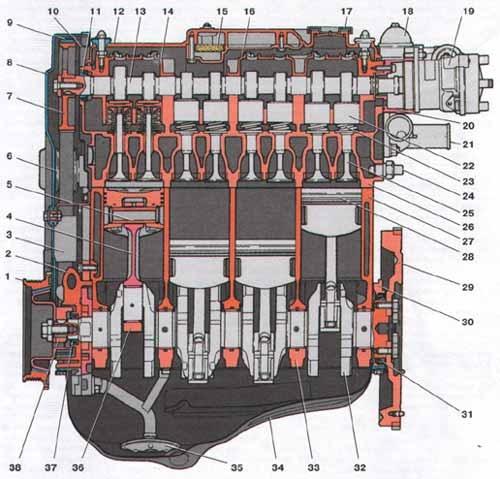

двигатель ваз 2110 продольный разрез
рис. 1-1. двигатель ваз 2110 (продольный разрез)

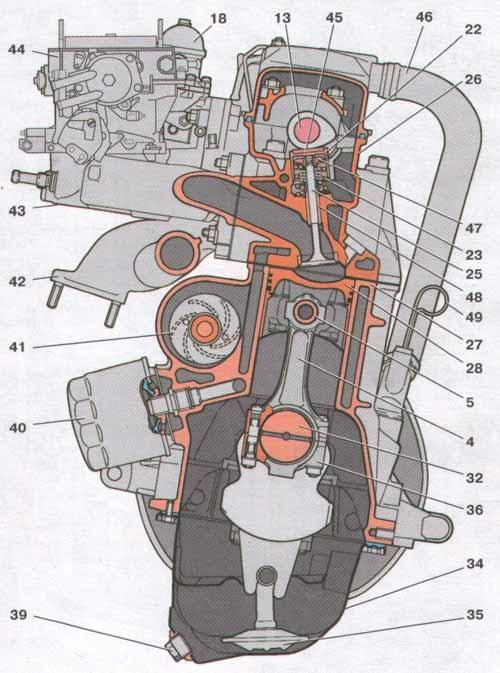

двигатель ваз 2110 поперечный разрез
рис.1-2. двигатель ваз 2110 (поперечный разрез)


двигатель ваз 2110
1 - шкив привода генератора (демпфер) ваз 2110; 2 - масляный насос; 3 - зубчатый шкив насоса охлаждающей жидкости ваз 2110; 4 - шатун; 5 - поршневой палец; 6 - натяжной ролик; 7 - зубчатый шкив распределительного вала ваз 2110; 8 - передняя крышка привода механизма газораспределения; 9 - ремень привода механизма газораспределения; 10 - задняя крышка привода распределительного вала; 11 - сальник распределительного вала; 12 - крышка головки блока цилиндров ваз 2110; 13 - распределительный вал ваз 2110; 14 - передняя крышка подшипников распределительного вала; 15 - сетка маслоотделителя системы вентиляции картера; 16 - задняя крышка подшипников распределительного вала; 17- крышка маслозаливной горловины; 18 - топливный насос ваз 2110; 19 - распределитель зажигания ваз 2110; 20 - корпус вспомогательных агрегатов; 21 - отводящий патрубок рубашки охлаждения; 22 - толкатель; 23 - пружина клапана; 24 - датчик температуры охлаждающей жидкости ваз 2110; 25 - клапан ваз 2110; 26 - головка блока цилиндров; 27 - блок цилиндров ваз 2110; 28 - поршень; 29 - маховик ваз 2110; 30 - держатель заднего сальника коленчатого вала; 31 - задний сальник коленчатого вала; 32 - коленчатый вал; 33 - крышка коренного подшипника; 34 - поддон картера; 35 - приемник масляного насоса; 36 - крышка шатуна; 37 - передний сальник коленчатого вала ваз 2110; 38 - зубчатый шкив коленчатого вала; 39 - пробка сливного отверстия поддона картера; 40 - масляный фильтр; 41 - насос охлаждающей жидкости ваз 2110; 42 - выпускной коллектор; 43 - впускной коллектор; 44 - карбюратор ваз 2110; 45 - регулировочная шайба клапана; 46 - шланг вентиляции картера; 47 - сухарь клапана; 48 - направляющая втулка клапана; 49 - масляный щуп.
