двигатель ваз 2112 устройство, описание



На рисунке (1-1 и 1-2) изображен двигатель автомобиля ваз 2112 (продольный и поперечный разрез). Двигатель 2112 – четырехцилиндровый, четырехтактный, с четырьмя клапанами на цилиндр, с двумя распределительными валами и с распределенным (фазированным) впрыском топлива. Двигатель 2112 разработан на базе двигателя автомобиля ваз 2110, но имеет много измененных или оригинальных деталей, что связано в первую очередь с установкой на двигатель автомобиля ваз 2112 16-клапанной головки и привода двух распределительных валов, а также с другой системой подачи воздуха в цилиндры.
двигатель ваз 2112 продольный разрез

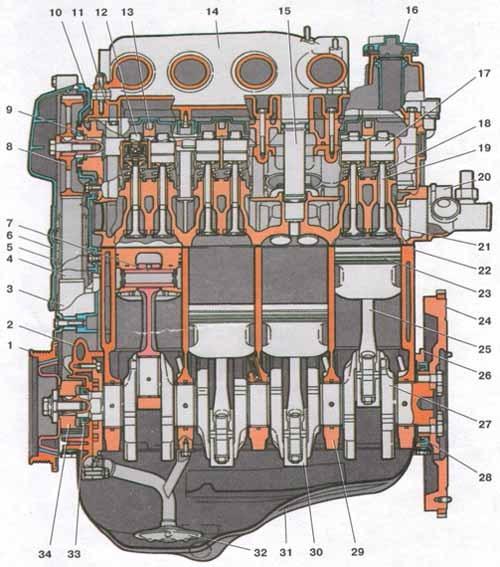

рис. 1-1. двигатель автомобиля ваз 2112 (продольный разрез)

двигатель ваз 2112 поперечный разрез

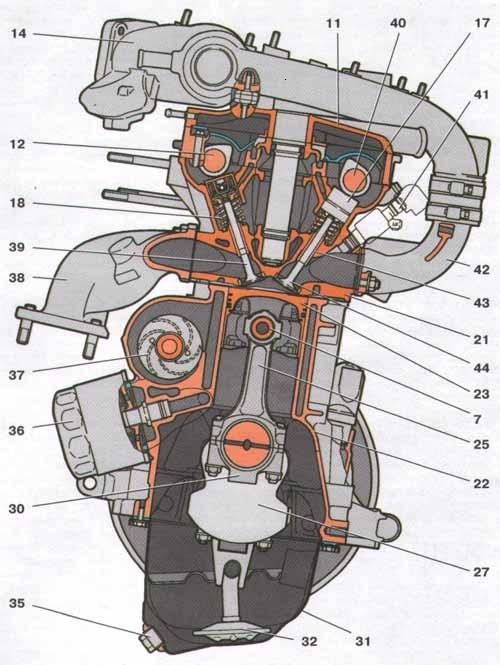

рис.1-2. двигатель автомобиля ваз 2112 (поперечный разрез)


двигатель ваз 2112
1 - шкив привода генератора (демпфер) ваз 2112; 2 - масляный насос ваз 2112; 3 - зубчатый шкив насоса охлаждающей жидкости ваз 2112; 4 - ремень привода механизма газораспределения; 5 - натяжной ролик; 6 - передняя крышка привода механизма газораспределения; 7 - поршневой палец ваз 2112; 8 - зубчатый шкив распределительного вала; 9 - сальник распределительного вала ваз 2112; 10 - задняя крышка привода распределительного вала; 11 - крышка головки блока цилиндров ваз 2112; 12 – выпускной распределительный вал; 13 - крышка подшипника распределительного вала ваз 2112; 14 - ресивер; 15 - направляющая труба; 16 - крышка маслоналивной горловины; 17- гидротолкатель ваз 2112; 18 - пружина клапана; 19- клапан ваз 2112; 20 - отводящий патрубок рубашки охлаждения; 21 - головка цилиндров ваз 2112; 22 - блок цилиндров; 23 - поршень ваз 2112; 24 - маховик ваз 2112; 25 - шатун; 26 - держатель заднего пыльника коленчатого вала; 27 - коленчатый вал; 28 - задний сальник коленчатого вала; 29 - крышка коренного подшипника; 30 - крышка шатуна; 31 - поддон картера; 32 - приемник масляного насоса; 33 - передний сальник коленчатого вала; 34 - зубчатый шкив коленчатого вала; 35 - пробка сливного отверстия поддона картера; 36 - масляный фильтр ваз 2112; 37 - насос охлаждающей жидкости; 38 - выпускной коллектор; 39 - выпускной клапан; 40 - впускной распределительный вал ваз 2112; 41 - форсунка ваз 2112; 42 - впускной коллектор; 43 - направляющая втулка клапана: 44 - впускной клапан.
