двигатель ваз 2111 устройство, описание



Двигатель автомобиля ваз 2111 показанны на (рис. 1-1 и 1-2) - четырехтактный, четырехцилиндровый, с рядным вертикальным расположением цилиндров и верхним расположением распределительного вала, с системой распределенного впрыска топлива. Двигатель автомобиля ваз 2111 создан на базе двигателя машины ваз 2110. У двигателей 2111 и 2110 одинаковые корпусные детали, кривошиповано-шатунный и газораспределительный механизмы, система смазки, одинаковая подвеска силового агрегата. Отличия в устройстве двигателя ваз 2111 связаны с тем что на этой модели двигателя вместо карбюратора, применена система распределенного впрыска топлива. Поэтому имеются особенности в сборке и разборке двигателя 2111, в части снятия и установки узлов подачи воздуха и системы питания.
двигатель ваз 2111 продольный разрез

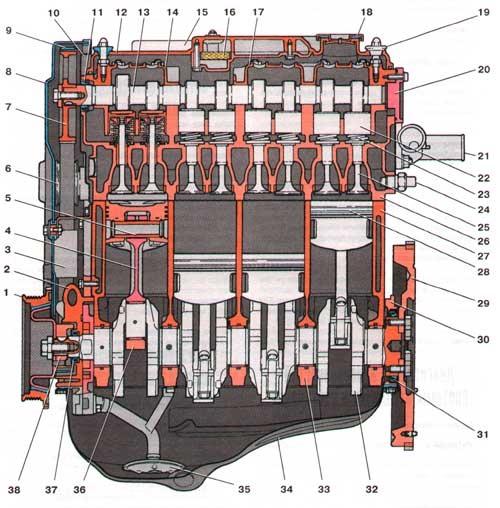

рис. 1-1. двигатель ваз-2111 (продольный разрез)

двигатель ваз 2111 поперечный разрез

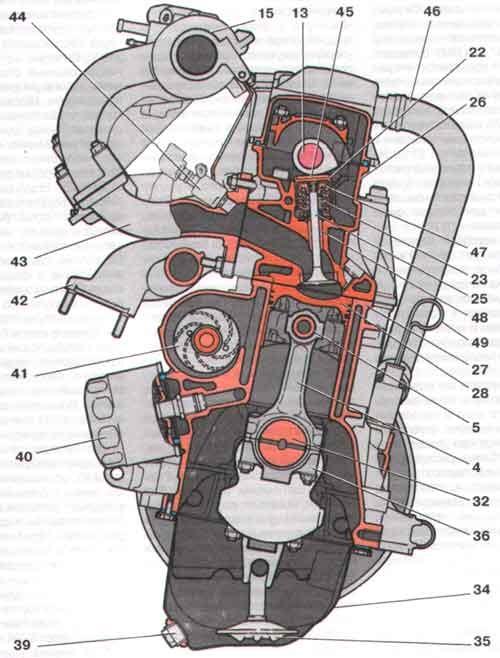

рис.1-2. двигатель ваз-2111 (поперечный разрез)


двигатель ваз-2111
1 - шкив привода генератора (демпфер) ваз 2111; 2 - масляный насос ваз 2111; 3 - зубчатый шкив насоса охлаждающей жидкости; 4 - шатун; 5 - поршневой палец; 6 - натяжной ролик; 7 - зубчатый шкив распределительного вала; 8 - передняя крышка привода механизма газораспределения; 9 - ремень привода механизма газораспределения; 10 - задняя крышка привода распределительного вала: 11 - сальник распределительного вала; 12 - крышка головки блока цилиндров ваз 2111; 13 - распределительный вал ваз 2111: 14 - передняя крышка подшипников распределительного вала; 15 - ресивер; 16 - сетка маслоотделителя системы вентиляции картера; 17 - задняя крышка подшипников распределительного вала; 18 - крышка маслозаливной горловины; 19 - крепление крышки головки цилиндров; 20 - заглушка; 21 - отводящий патрубок рубашки охлаждения; 22 - толкатель; 23 - пружина клапана ваз 2111; 24 - датчик температуры охлаждающей жидкости ваз 2111; 25 - клапан ваз 2111; 26 - головка блока цилиндров ваз 2111; 27 - блок цилиндров ваз 2111; 28 - поршень; 29 - маховик; 30 - держатель заднего сальника коленчатого вала; 31 - задний сальник коленчатого вала; 32 - коленчатый вал; 33 - крышка коренного подшипника; 34 - поддон картера; 35 - приемник масляного насоса; 36 - крышка шатуна; 37 - передний сальник коленчатого вала; 38 - зубчатый шкив коленчатого вала; 39 - пробка сливного отверстия поддона картера; 40 - масляный фильтр; 41 - насос охлаждающей жидкости; 42 - выпускной коллектор; 43 - впускной коллектор; 44 - форсунка ваз 2111; 45 - регулировочная шайба клапана; 46 - шланг вентиляции картера; 47 - сухарь клапана; 48 - направляющая втулка клапана; 49 - масляный щуп.
